【施設案内】電波暗室・シールドルーム

■施設案内
(電波暗室・シールドルーム)

  • 電波暗室3・4

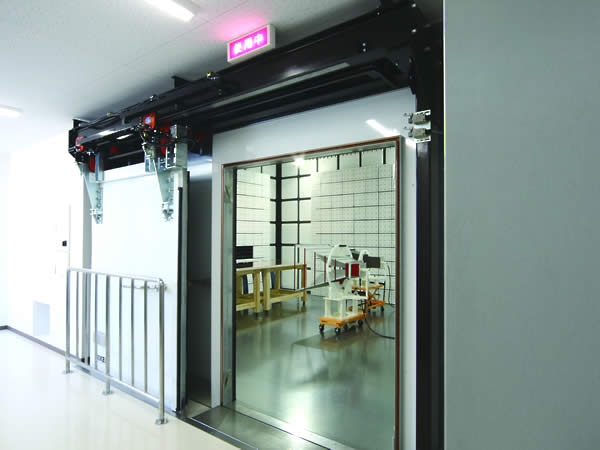

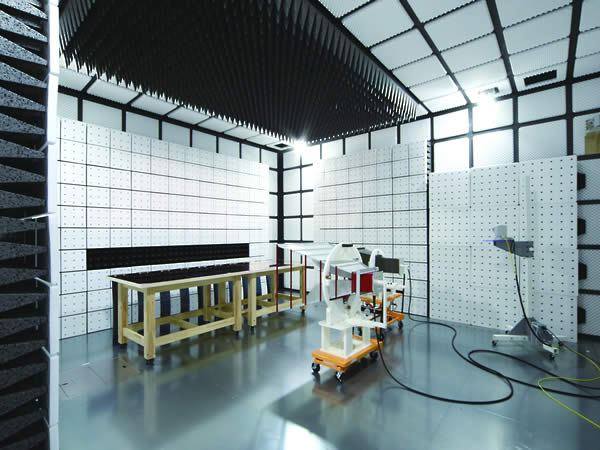

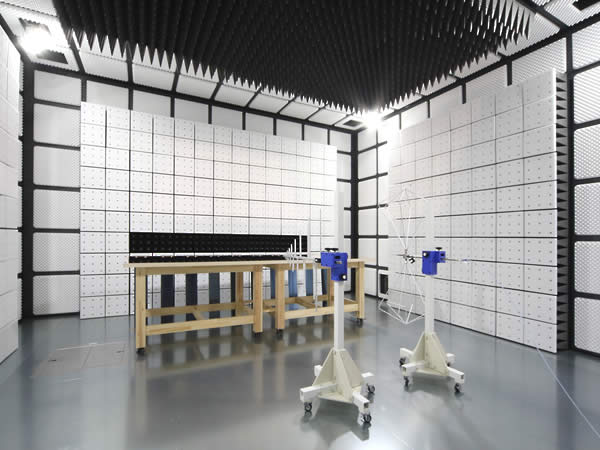

    電波暗室3・4

    電波暗室3・4 電波暗室3・4 電波暗室3・4 電波暗室3・4
    電波暗室3・4 電波暗室3・4 電波暗室3・4

    適合規格

    <電波暗室3>
    ●CISPR25:150kHz-6.0GHz Class5
    ●ISO11452-2:200[V/m](200MHz~4GHz) レーダー:600[V/m]
    ●ISO11452-3:200[V/m](1MHz~400MHz)
    ●ISO11452-4:200[mA](100kHz~505MHz)
    ●ISO11452-5:200[V/m](10kHz~400MHz)
    ●ISO11452-8:1000[A/m](15Hz~150kHz)
    ●ISO11452-9:CW/AM/PM(周波数はお問い合わせください。)
    <電波暗室4>
    ●CISPR25:150kHz-6.0GHz Class5
    ●ISO11452-2:200[V/m](200MHz~6GHz)
    ●ISO11452-3:200[V/m](1MHz~400MHz)
    ●ISO11452-4:200[mA](100kHz~505MHz)
    ●ISO11452-5:200[V/m](10kHz~400MHz)
    ●ISO11452-8:1000[A/m](15Hz~150kHz)
    ●ISO11452-9:CW/AM/PM/AWGN(680MHz~6GHz)

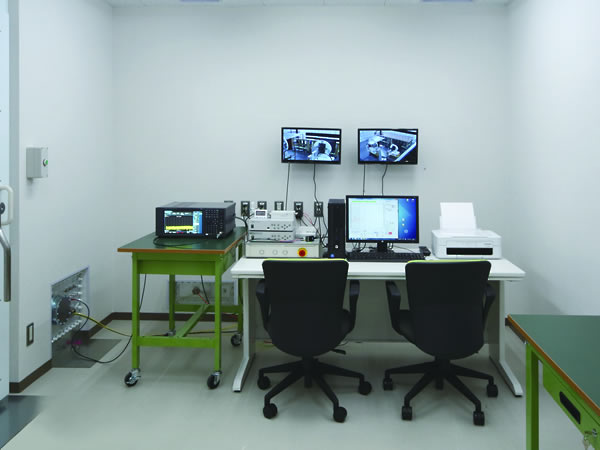

    計測器

    <電波暗室3>
    ●高周波発信機:CW/AM/PM

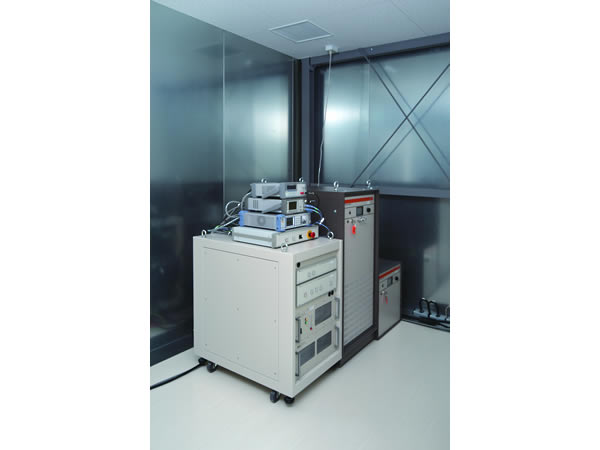

    ●高周波パワーアンプ:80MHz-1000MHz/1000W
    ●高周波パワーアンプ:1G-4GHz/350W
    ●高周波パワーアンプ:9kHz-400MHz
    ●ハイゲインホーンアンテナ:200MHz-2GHz
    ●ハイゲインホーンアンテナ:0.8GHz-5GHz
    ●電界プローブ:100kHz-6GHz/800[V/m]
    ●BCIプローブ:100kHz-1GHz
    ●G-TEMセル:DC-20GHz
    ●TEMセル
    ●ストリップライン:

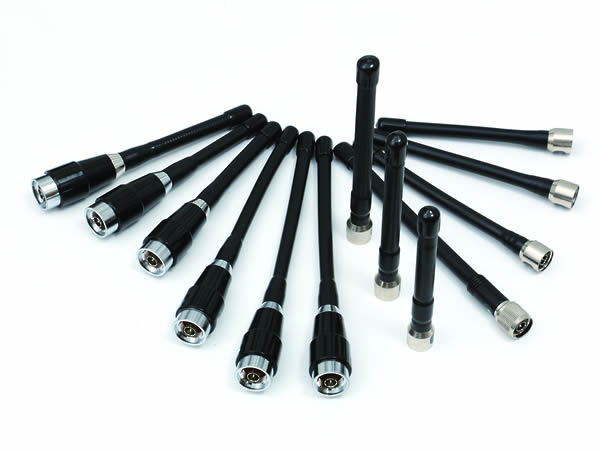

    ●ロッドアンテナ:30Hz-50MHz
    ●バイコニカルアンテナ:30MHz-300MHz
    ●ログぺリアンテナ:200MHz-3000MHz
    ●ハイゲインホーンアンテナ:1GHz-10GHz
    ●高周波プリアンプ:10kHz-1000MHz、1GHz-4GHz
    ●EMIテストレシーバ(TD機能付き):20Hz-8GHz
    <電波暗室4>
    ●高周波発信機:CW/AM/PM
    ●高周波パワーアンプ:80MHz-1000MHz/1000W
    ●高周波パワーアンプ:1G-6GHz/100-200W
    ●高周波パワーアンプ:9kHz-400MHz
    ●ハイゲインホーンアンテナ:200MHz-2GHz
    ●ハイゲインホーンアンテナ:0.8GHz-5GHz
    ●ロッドアンテナ:30Hz-50MHz
    ●バイコニカルアンテナ:30MHz-300MHz
    ●ログぺリアンテナ:200MHz-3000MHz
    ●ハイゲインホーンアンテナ:1GHz-10GHz
    ●高周波プリアンプ:10kHz-1000MHz、1GHz-4GHz
    ●EMIテストレシーバ(TD機能付き):20Hz-8GHz
